根据中国建筑气候区划,夏热冬冷地区是指长江流域及其周围地区,涉及16个省、自治区、直辖市。该地区而积约1.8x10^6平方千米,是一个人口密集、经济比较发达的地区。该地区气候的显著特点是夏季闷热,冬季湿冷,昼夜温差小,年降水量大,日照偏小。中国的夏热冬冷区域是中国整个建筑行业非常关注的地区,如何在这一地区同时解决好居住舒适与科技节能两大问题,对建筑设计、技术以及技术系统而言是一个艰巨的挑战,同时屋顶绿化正是在舒适和节能的倡导下的产物,如何在该地区进行绿化设计成了行业关注的问题。
将普通的未被使用的屋顶区域设计为屋顶绿化,尤其是作为公共娱乐和运动建筑的屋顶,不仅充分利用宝贵的空间,同时也降低了购买土地的费用。屋顶绿化很少被打扰,环境优美,益虫可以找到一方生存的净土,鸟儿也可以找到一片栖息地。种植了绿色植物的屋顶,就是在城市里建立了适合小动物生存的人造自然。
屋顶绿化帮助过滤灰尘和烟雾颗粒,从大气和雨水中吸收危害性物质,并将其从土壤中去除。屋顶绿化保护防水层不受气候、紫外线以及其他损伤,大大延长了建筑的使用寿命。夏热冬冷地区裸露屋顶在夏天高温时可以达到100℃以上,而夜间降至20℃以下,在这种温度的变化中,屋顶的防水卷材始终处于一种疲劳的状态,很容易发生破坏。
由于屋顶绿化系统所具备的蒸发、阴凉和大气循环的冷却效应,一个屋顶绿化最高温度为25℃,并且降温缓慢。屋顶绿化至少可以减少3分贝噪声,同时隔绝噪声效能达到8分贝。对于建筑物的顶层至少能够节省50%用于空调的能源,可以节省50%的冬季供暖能源。屋顶绿化能够改善局部地区的小环境,夏天热的时候能够局部降低该区大气的湿度和温度,从而形成一个令人舒适的小气候。
小气候的生成改善了大气的质量,减少大气污染。屋顶绿色植物蒸腾作用产生的水与大气接触,起到冷却大气的作用。屋顶的绿色植物净化了大气,减少了大气中的污染成分的产生。总之,屋顶绿化对城市环境地改善起到积极的作用。
一、屋顶防水层的构造
防水层是建筑物种植的关键构造层。防水层失败将无法进行种植,而且防水层掩埋于种植层以下,翻修的代价很大,故防水层设防标准应满足《屋而工程技术规范》中一、二级防水设防要求。即采用两道以上防水设防,防水层有效使用寿命要尽可能的长。采用HDPE材料排水板,HDPE材料具有柔韧性高、抗拉强度高、拉伸延伸力大、耐腐蚀、耐植物根刺的特性。
对沉降不统一的造成开裂能随裂缝而延伸,并且保护防水层不因氧化而老化,使防水层保持长期的柔韧性,达到对建筑长期稳定的保护。HDPE排水保护板具有透气、保温的功能,解决了车库顶板及屋顶种植缺乏地气造成植物枯死的难题。隔墙、隔层具有明显的节能保温及降低噪音功能,地面、地下、墙面起到很好的通风、透气、防潮功能。此材料使用年限可达100年以上,可在80℃-60℃的温度范围内长期使用,是一种基本不受外界影响的高级耐久性,排水防水材料。HDPE属于环保型原料对水源,生态环境及人体健康不造成任何污染和损害。
二、生态袋
对沉降不统一的造成开裂能随裂缝而延伸,并且保护防水层不因氧化而老化,使防水层保持长期的柔韧性,达到对建筑长期稳定的保护。HDPE排水保护板具有透气、保温的功能,解决了车库顶板及屋顶种植缺乏地气造成植物枯死的难题。隔墙、隔层具有明显的节能保温及降低噪音功能,地面、地下、墙面起到很好的通风、透气、防潮功能。此材料使用年限可达100年以上,可在80℃-60℃的温度范围内长期使用,是一种基本不受外界影响的高级耐久性,排水防水材料。HDPE属于环保型原料对水源,生态环境及人体健康不造成任何污染和损害。

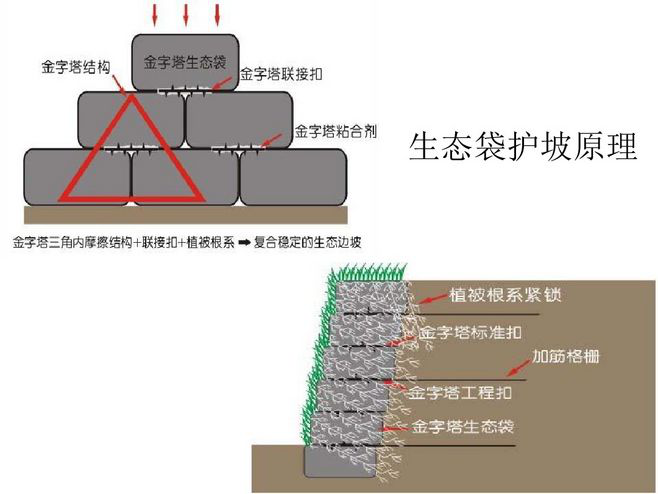

二、生态袋
按照植物对土壤的要求,种植土层失水过速,植物容易缺水干枯,种植土层含水过量又会造成植物烂根而影响生长。所以,以往设置排水层为5cm厚河卵石,河卵石上铺一道滤水层,上而再铺3-5cm厚膨润土,以达到储、排水之目的。夏热冬冷地区采用的生态袋是一种无纺织的土工布料,它是由聚丙烯人造纤维材料针刺成网的高强度平而稳定的材料。这种特殊配制的聚丙烯能抗紫外线的侵蚀,不受土壤中化学物质的影响。
这种材料不会发生质变或腐烂,永久不可降解并可抵抗虫害的侵蚀而且此材料使用年限可达120年以上。生态袋有过滤功能,透水不透土,具备水土保持的关键特性,对植物还有固根保护作用。
三、种植层
种植土的选用和配置应满足重量轻、持水量大、通风排水性能好、营养适中、清洁无毒、材料来源广、且价格便宜等优点。本文采用的人工配制种植土种类有:
(1)黄泥、泥炭土、珍珠岩人工合成土,按体积比6:2:2配制,其容重达800-1000 kg/m2。
(2)泥炭土、微生物有机肥、珍珠岩6:3:1比例组合的无土栽培配方。其干重为200 kg/m2,饱和湿重为450 kg/m2。
种植层厚度选择:花草、蔬菜等浅根系植物15-30cm(还可据花草种类不同选择超薄型如生态袋或浅埋土层10cm厚);小灌木35-50cm(如设置生态袋树池可减少覆土至2030cm);大灌木4060cm;乔木根深、冠大需覆土1 m左右或设置生态袋树池可减少覆土至30-50cm。

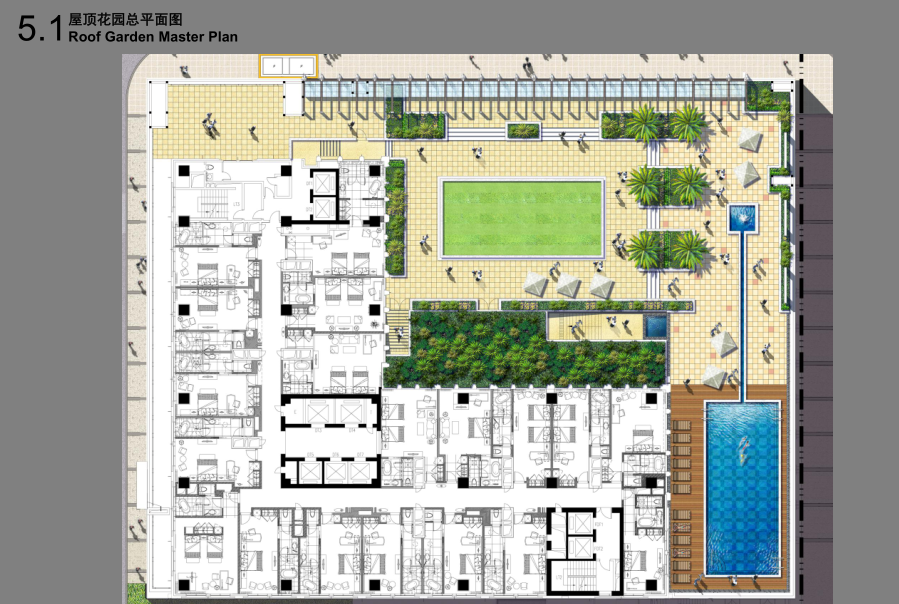

绿化屋而的平而布置是根据建筑物的环境条件、建设规模的大小、使用功能和要求进行绿化和设施的平而组合和空间设计。
四、平面设计
绿化屋顶要作女儿墙,女儿墙要保护人员的安全,并对建筑方而起装饰作用,一般屋顶女儿墙高设为1300 mm,因为要加上覆土高度,因此绿化屋顶女儿墙高一般为1500-1300 mm。种植土屋而在沿女儿墙及中间纵横小于等于6m设专道,600mm高,盖板600mm*600mm*40mm。C20混凝土用两道115 mm砖墙架空盖板比种植土高出50 mm,底部设出水口,从女儿墙穿出平屋顶。
五、种植区的设计
屋顶绿化要保持一定数量的植物,就必须在屋顶上建筑能使各类植物赖以生长的种植区。花池(坛、台)常见的有方形、长方形、圆形、菱形、梅花形等,采用哪种图形,应根据屋顶具体环境和场地选用。
池壁高度要根据种植物品种而定,植被只需10-20 cm的种植土即可生长;大型乔木需100cm以上的种植土,才能保证树木的正常生长环境,适合于各种植物的特性。种植池的高矮还与屋顶承重能力有关。自然式种植区:在一些大型屋顶花园中,特别是与建筑物同步建造的屋顶花园多采用自然式种植池,提供了较大的植物生长环境,适合于各种植物的特性。种植区是屋顶园林工程中的重要部分,它不仅占地而积大,工程量大,而且关系到屋顶花园主景—植物的生长。
六、屋顶绿化的水体设计
水是绿化中不可缺少的要素,是园林构图的重要组成部分。因此在屋顶载荷允许范围内,可以考虑设计水体,屋顶绿化中,各种水体是重要组成部分,水体更是常用的造景手法。水池:屋顶花园中的水池因受到场地和承重限制,多建造成浅矮小型观赏池。
其形状随造园基调可建成自由式或各种几何形,池深度为300-500mm。为了保持屋顶池水质清洁,水池底可用水泥抹而、马赛克或而砖饰而。屋顶水池的水体积较小,为保证其水质洁净可以结合喷泉,使用循环水系统,既可节约用水,又可经常保持水质清澈。
七、屋顶绿化排水防水设计
屋而绿化适用于坡度不大于3%的平屋顶,屋而防水等级为1-2级,耐用年限为25年以上。防水层应选用耐腐蚀,耐穿刺性能好的材料。平屋顶宜采用结构找坡。天沟、檐沟纵向坡度不应小于2%,沟底落差不得超过200 mm。种植屋而四周应设围护墙及泄水管、排水管和人行通道。
种植屋而上的种植介质四周应设挡墙,挡墙下部应设泄水孔。种植土厚度:种植草皮时100-200 mm;种植灌木时300-500 mm。平屋顶檐部做法指与屋而交接处的做法。这部分不但应满足技术方而(如排水,绿化覆土防水)的要求,也要考虑建筑艺术方而的要求。
八、我国屋顶绿化现状
据了解,在北京、上海、广州、深圳、杭州、宁波、温州等城市,已相继把屋顶绿化摆上城市建设的日程,并付诸行动。但不可否认,我国夏热冬冷地区屋顶绿化还不令人满意,还没有充分地发挥其在居住空间中的有利作用。
例如,很多城市提出园林城市、森林城市、生态城市的概念,人们看到的只是增加了绿地的绿化,而并没有重视到屋顶的绿化。因此,在高空中俯瞰我国的大部分城市,印入眼帘都是灰色,现在设计中提到的建筑的第五个立而,呈现着死气沉沉,毫无生机的色彩。由于房地产业的迅猛发展,我国的建筑越来越高,建筑间距越来越密集,造成地而的绿化会越来越有限回。建设园林城市、森林城市、生态城市,屋顶绿化是一个全新的空间和全新的方向。
屋顶绿化是改善城市宜居性,美化环境、应对城市气候变化、促进城市节能减排和生态化的重要措施,因此要大力推广实施。
